Готовые решения
- Двери откатные
Откатная дверь для холодильной камеры Дорхан IDS 800x1800
белый RAL 9003, IDS
Цена:
181 500 руб.
163 350 руб.
Заказать
Откатная дверь для холодильной камеры с регулируемой газовой средой Дорхан RGS
белый RAL 9003, RGS
Цена:
190 000 руб.
171 000 руб.
Заказать
Откатная дверь для холодильной камеры Дорхан IDS
белый RAL 9003, IDS
Цена:
186 209 руб.
167 588.10 руб.
Заказать
Откатная дверь для холодильной камеры Дорхан RAL 9003
белый RAL 9003, IDS
Цена:
177 364 руб.
159 627.60 руб.
Заказать

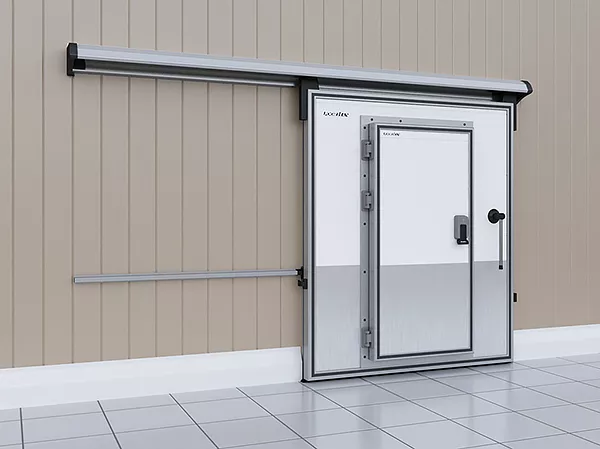

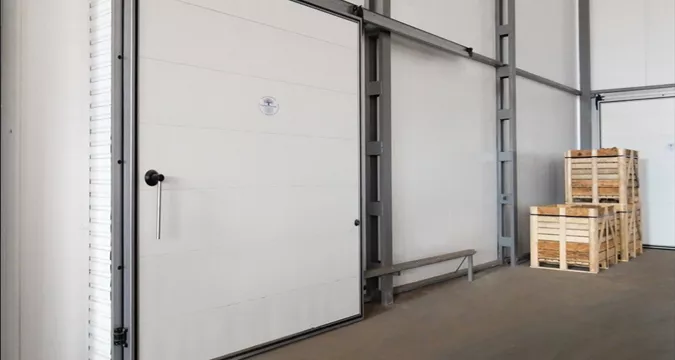

Удобная конструкция, которая используется на предприятиях пищевой промышленности, складах, логистических центрах и т.д. Ее особенность - легкая эксплуатация и минимум пространства.
Откатная дверь подойдет для тех объектов, где требуется сэкономить пространство. Подойдет для помещений с низко- и среднетемпературным режимом: рестораны, бары, кафе, компании, занимающиеся продажей продуктов питания.
Больше информацииМеньше информации
Конструкция
- Верхняя направляющая рельса с роликовым механизмом
- Алюминиевая рама с кабель-каналом для установки ПЭН обогрева

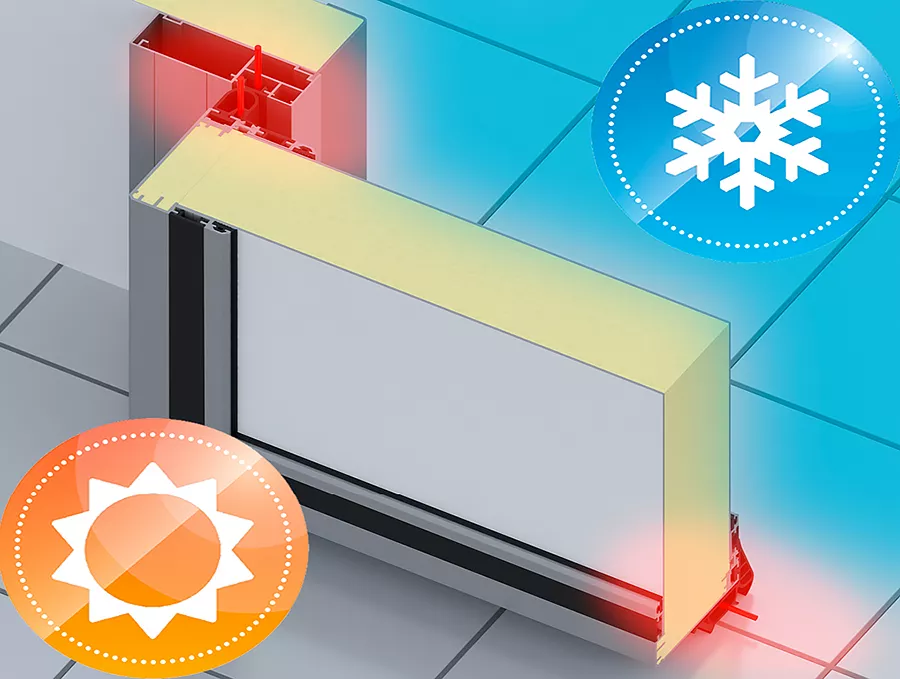

- Обогрев периметра рамы низкотемпературных дверей
- Нижняя направляющая рельса
- Нижний прижим
- Нижний уплотнитель
- Обогрев периметра полотна двери (устанавливается опционально)

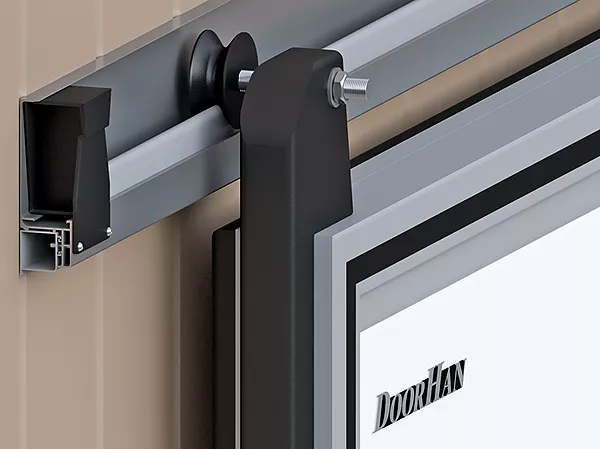

- Роликовый механизм с кронштейном подвеса полотна

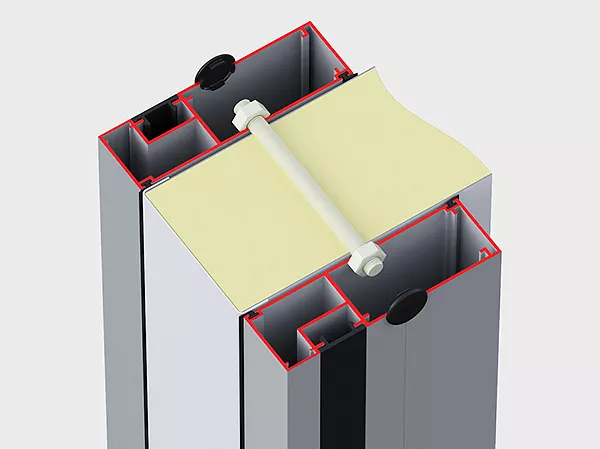

- Алюминиевый каркас полотна
- Уплотнитель периметра полотна
- Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
- Полотно двери
- Обогрев нижней кромки полотна
Внешний вид
- Поверхности
- Цвета
Гладкая
RAL 9003 белый (полотно)
RAL 9006 серебристый (окантовка полотна)
Характеристики
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | откатной механизм имеет систему прижима уплотнителя к раме |
| Грузоподъемность откатной системы, кг | 300 | |
| Тип запорного механизма (замка) | система запирания под навесной замок | |
| Антикоррозионная стойкость | высокая устойчивость к коррозии |
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 800–3 000 |
| Высота проема, мм | 1 800–6 000 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | от 240 |
| Пристенки, мм | от 1 060 до 3 260 (на стороне отката), от 115 (на противоположной откату стороне) |
| Упаковка в дерево | Характеристики упаковки |
|---|---|
| Длина, мм | зависит от ширины полотна |
| Ширина, мм | зависит от ширины полотна |
Комплектация
- Базовая
- Дополнительная
Алюминиевая откатная система.
Алюминиевая рама с кабель-каналом для установки ПЭНа.
Уплотнитель периметра полотна.
Рычажная ручка для дверей шириной от 1 600 миллиметров.
Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.

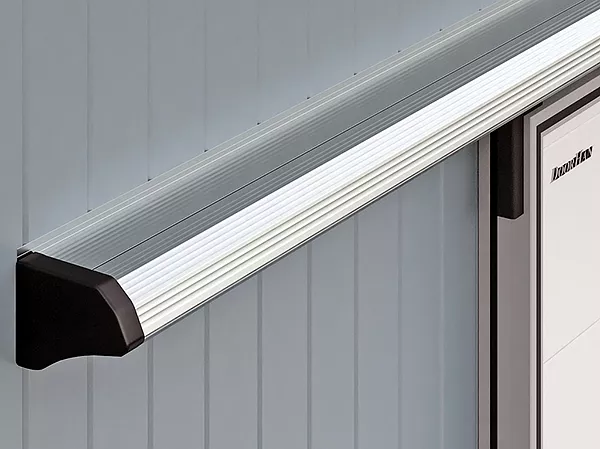

Защитный декоративный короб.
Внутренняя алюминиевая рама, обеспечивающая жесткость проема.
Система запирания под навесной замок.
Обогрев полотна.
Врезная калитка 800 × 2 000 миллиметров.
Защитный бампер.

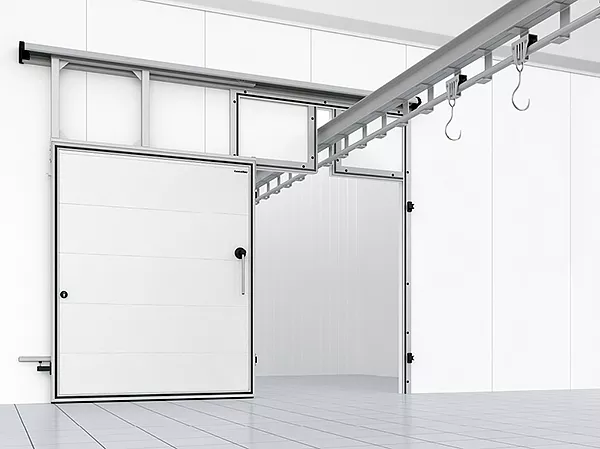

Система под монорельсовый путь.
Система автоматизации.
Монтаж
- Подготовка объекта
- Способы монтажа
- Конструктивные решения
Перед установкой необходимо точно знать размеры проема. Для наилучшего результата рекомендуем приглашать наших специалистов, которые быстро и качественно осуществлят замер как минимум в 3-х точках.
● максимальное расстояние между полом и вверхом проема (H);
● максимальное расстояние между краями проема (B);
● наименьшее расстояние от препятствия до верха проема - не менее 240 мм (h);
● минимальное расстояние между краями проема до ближайшего препятствия (b1, b2).
Требования к объекту:
● расхождение уровня стен не должно превышать 3 мм;
расхождение диагоналей проема не должно превышать 5 мм.

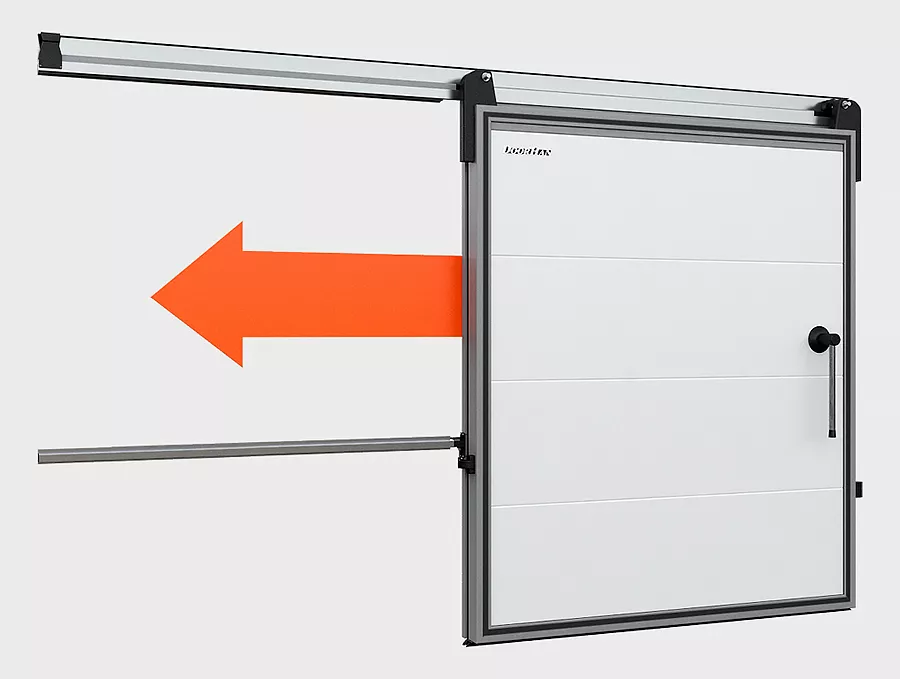

Накладной монтаж снаружи помещения с откатом полотна влево
Накладной монтаж снаружи помещения с откатом полотна вправо

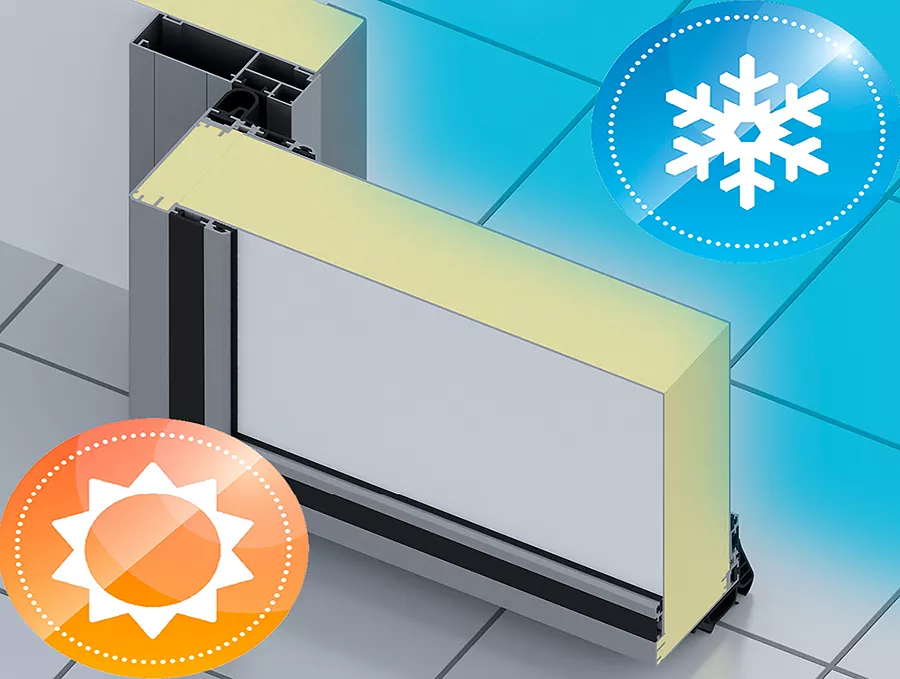

Среднетемпературное исполнение
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, °С | от +6 до −5 |
| Температурный режим перед дверью, °С | от +35 до 0 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 80 мм
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, °С | от −5 до −18 |
| Температурный режим перед дверью, °С | от +35 до −18 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 120 мм
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, °С | от −18 до −27 |
| Температурный режим перед дверью, °С | от +50 до −35 |
| Влажность, % | до 100 |
Низкотемпературное исполнение, панель 120 мм, с обогревом полотна
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, °С | от −27 до −35 |
| Температурный режим перед дверью, °С | от +50 до −35 |
| Влажность, % | до 100 |
Инструкции по откатным дверям для охлаждаемых помещений
Видео откатных дверей для охлаждаемых помещений
Вопрос-ответ
Как выбрать правильную откатную дверь для холодильной камеры?
Двери для холодильных камер должны быть способны минимизировать утечку холода, чтобы обеспечить эффективное сохранение низких температур внутри. Также они должны быть способны функционировать надежно даже при экстремально низких температурах, чтобы обеспечить непрерывную работу камеры. Они также должны быть достаточно прочными, чтобы выдерживать высокую нагрузку и обеспечивать долгий срок службы.
Как правильно подобрать вид двери для холодильной камеры?
Выбор типа двери для охлаждающих камер основывается на технологическом проекте. Для прохода персонала рекомендуется использовать распашные, а для проезда механизированных погрузочных средств - откатные.
В каких случаях рекомендована установка утапливаемого порога?
Рекомендуется применять функцию "утапливаемый порог" только при использовании дверей DoorHan в морозильных помещениях, которые работают в режиме шоковой заморозки. Более того, для оптимальной работы функции требуются дополнительные опции, такие как "низкотемпературное исполнение" и "обогрев полотна".
Как решить задачу обогрева нижнего контура морозильной двери без установки утапливаемого порога?
В дверях для холодильных камер DoorHan доступна опция "низкотемпературное исполнение", где кабель обогрева устанавливается внутри нижнего уплотнителя. Таким образом, не требуется отдельный обогрев пола в зоне примыкания уплотнителя и установка отдельного утапливаемого порога.
Возможна ли установка в низкотемпературных и камерах шоковой заморозки?
Да, при использовании обогрева полотна.
Какая толщина панели распашных дверей для холодильных камер?
Панели толщиной 80 мм и 120 мм
Какая толщина панели откатных дверей для холодильных камер?
Панели толщиной 80 мм и 120 мм
Какие минимальные размеры у распашных дверей для холодильных камер DoorHan?
800 мм по ширине, 1800 мм по высоте
Какие минимальные размеры у откатных дверей DoorHan для охлаждаемых помещений?
800 мм по ширине, 1800 мм по высоте
Каковы максимальные размеры холодильных дверей DoorHan?
Проемы холодильных камер шириной от 600 до 3000 мм и высотой от 600 до 5000 мм
При какой температуре могут эксплуатироваться распашные и откатные двери для холодильных камер?
Внутри морозильной камеры эти двери могут работать в температурном диапазоне от -27 до -35 °C, в то время как снаружи они будут функционировать при температуре от +50 до -35 °C.
Возможно ли автоматизировать откатные двери для холодильных камер DoorHan?
Откатные двери для холодильной камеры могут быть оснащены специализированным автоматическим приводом, предлагающим различные опции управления открытием и закрытием. Распашные не подлежат автоматизации.
Что нужно знать, чтобы правильно подобрать дверь для холодильной камеры?
Размеры проема, тип открывания двери, температурный режим
Насколько надежны холодильные двери?
Откатные холодильные двери надежны и эффективны для поддержания температурных режимов в помещении. Качество, установка и правильное использование играют роль в надежности. Для обеспечения долгосрочности службы ворот следуйте рекомендациям производителя, проводите регулярное обслуживание и проверяйте уплотнители, замки и петли.
