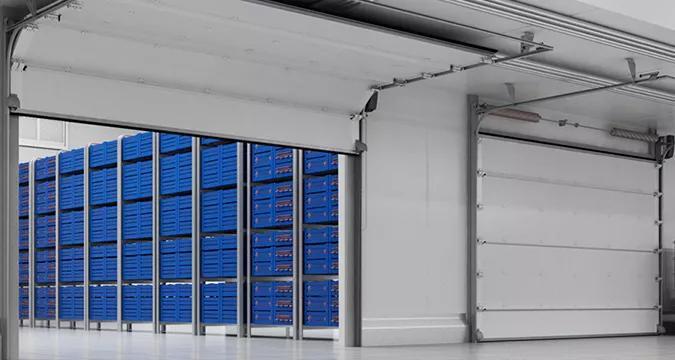

Промышленные секционные ворота для холодильных камер Дорхан
белый RAL 9003, ISD THERMALPRO
Цена:
71 426 руб.
64 283.40 руб.
Заказать

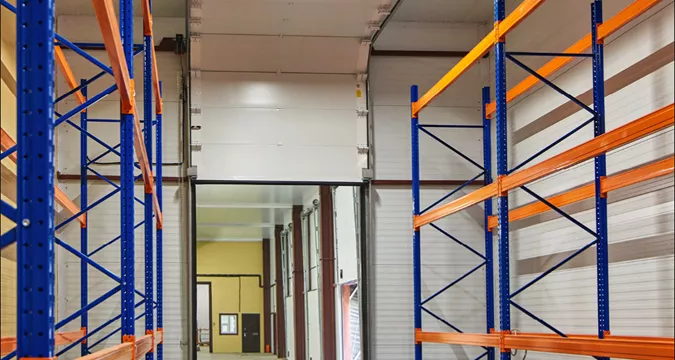

Предназначены для помещений, где имеются холодильники либо морозильные камеры. Они изолируют пространство от соседних помещений, чтобы поддерживать микроклимат, снижать тепловые потери во время открытия/закрытия створок.
Заказать такое изделие можно в нашей компании. Доставка осуществляется по всем регионам России. Мы не только реализуем товар, но и предоставляем гарантию, монтаж и послепродажное обслуживание.
Больше информацииМеньше информации
Преимущества ворот для морозильных камер
-
Отсутствия промерзания полотна к проемуОбеспечивается за счет наличия системы обогрева периметра полотна.
-

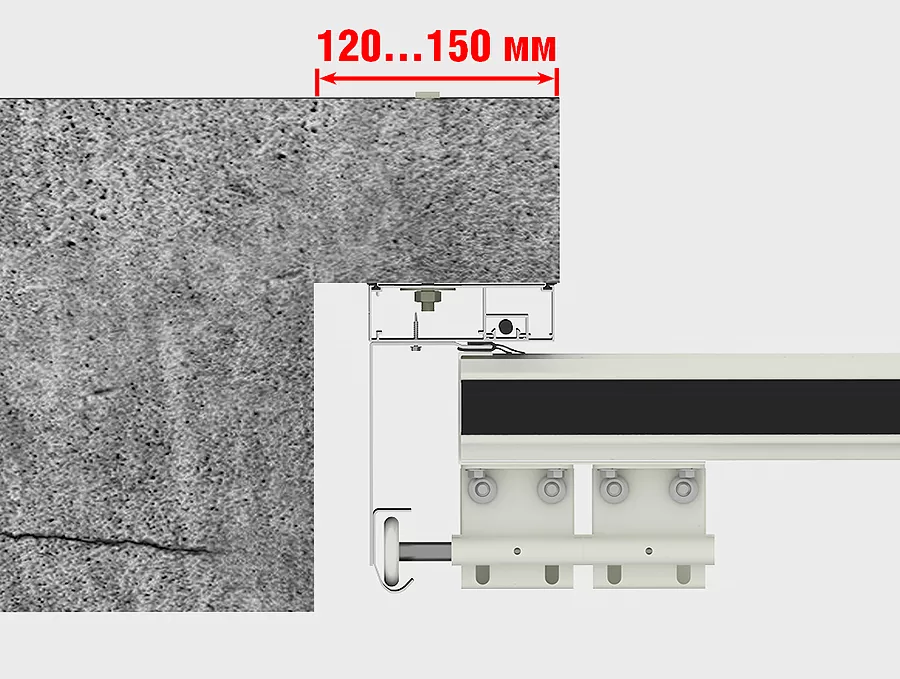

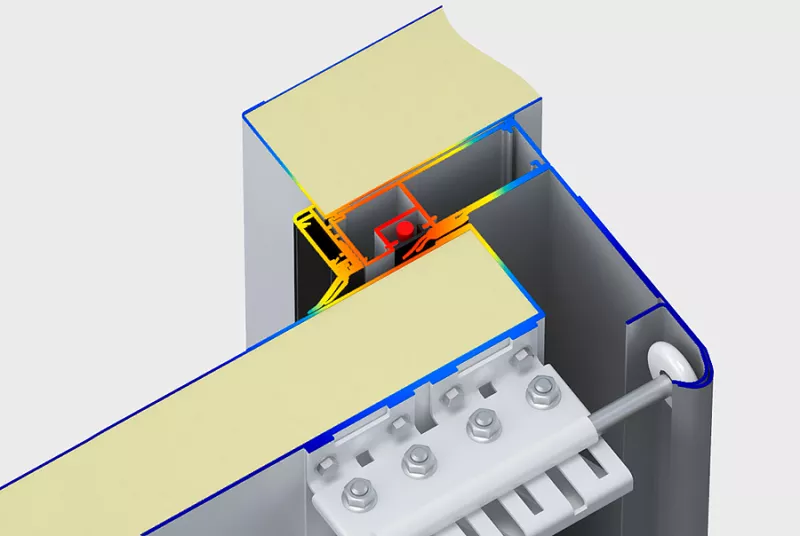

Полотно не промерзает к проемуЭто стало возможным благодаря использованию обогрева по периметру всего контура.
-

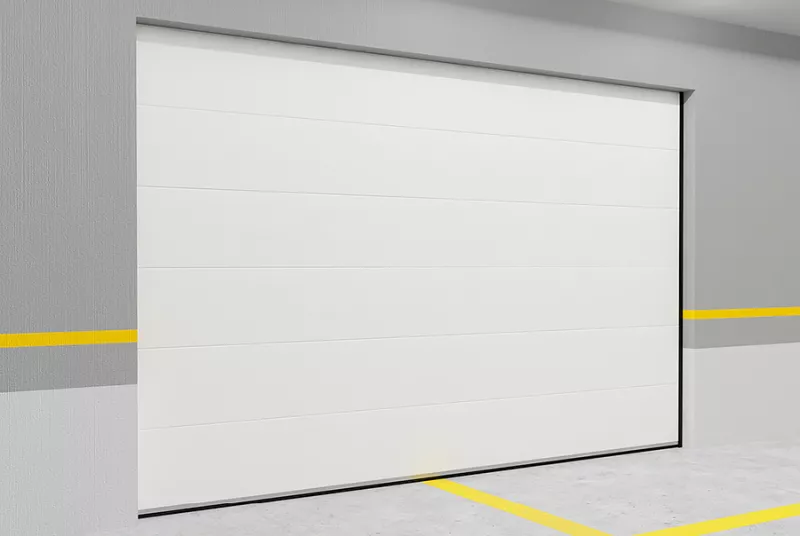

Специально для РоссииКонструкция была разработана в РФ для использования в странах СНГ и России.
-

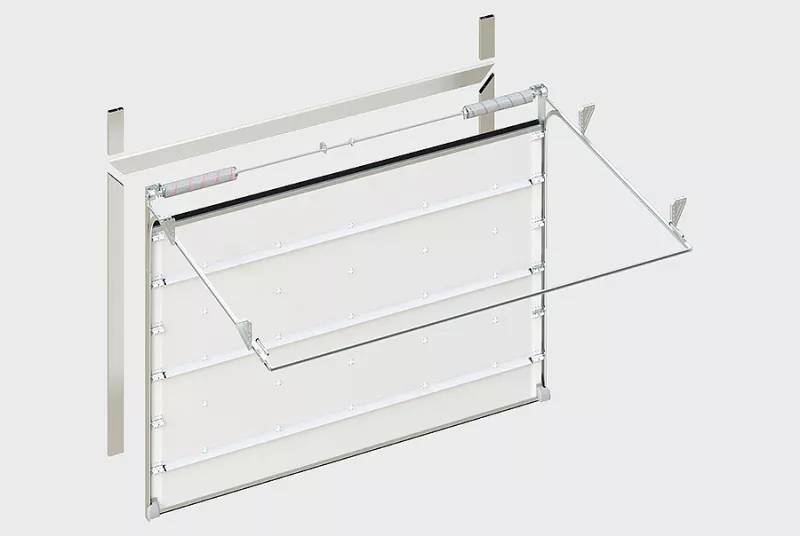

Высокая надежностьИзделие отвечает всем стандартам качества.
Внешний вид ворот для морозильных камер
- Поверхности
- Цвета
- Панели
Гладкая (внешняя)
Гладкая (внутренняя)
RAL 9003 белый
Гладкая
Характеристики ворот для морозильных камер
- Технические
- Размеры
- Размеры проема
- Упаковка
| Параметр | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 120 000 (для ворот); 25 000 (для торсионного механизма) |
|
| Усилие ручного открывания и закрывания, Н, не более | 260 | |
| Вес полотна ворот, кг/м² | 17 | точное значение зависит от типоразмера панелей, используемых в конструкции ворот |
| Напряжение питания, В | 220 В, 50 Гц (для контурного обогрева) |
|
| Приведенное сопротивление теплопередаче, м² * °С/Вт | 2,3 — без системы обогрева контура проема; 3,3 — с системой обогрева контура проема |
|
| Диапазон рабочих температур, °С | ISD TermalPro с обогреваемым контуром — низкотемпературные камеры (до −30°С) | |
| Диапазон рабочих температур, °С | ISD TermalPro — среднетемпературные камеры (до −5°С) |
| Параметр | Показатель |
|---|---|
| Высота проема, мм | от 2 000 до 5 000 |
| Ширина проема, мм | от 2 000 до 6 000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120; с опцией обогреваемый контур — от 150 |
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация для монтажа упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а так же фирменным логотипом компании |
| Состав | картон, пенопласт, стретч-пленка, скотч |
| Ширина, мм | упаковка щита — от 500 до 800 |
| Высота, мм | упаковка щита — от 350 до 800 |
| Длина, мм | упаковка щита — от 2 100 до 6 100 |
| Вес брутто, кг | до 1 000 |
| Количество в упаковке | упаковка щита — от 3 до 17 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией (может быть несколько); возможны дополнительные упаковки (окантовка, дельта-профиль и пр.) |

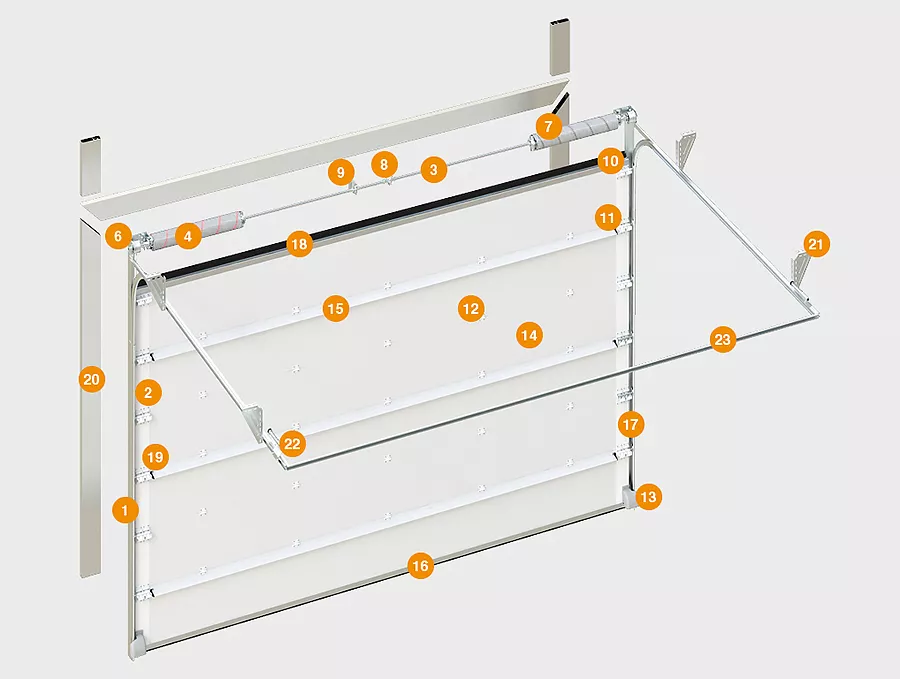

Конструкция ворот для морозильных камер
- Угловая стойка

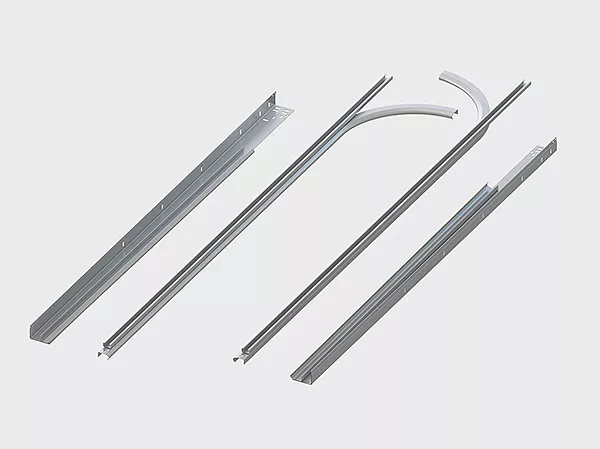

- Вертикальная направляющая
- Цилиндрический вал
- Устройство защиты от обрыва пружины
- Барабан
- П-образный кронштейн

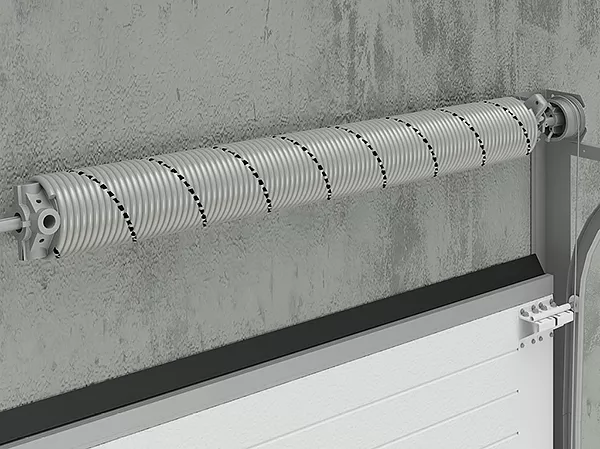

- Торсионная пружина
- Соединительная муфта
- Внутренний опорный кронштейн
- Верхняя опора с держателем ролика
- Боковая опора с держателем ролика
- Внутренняя петля

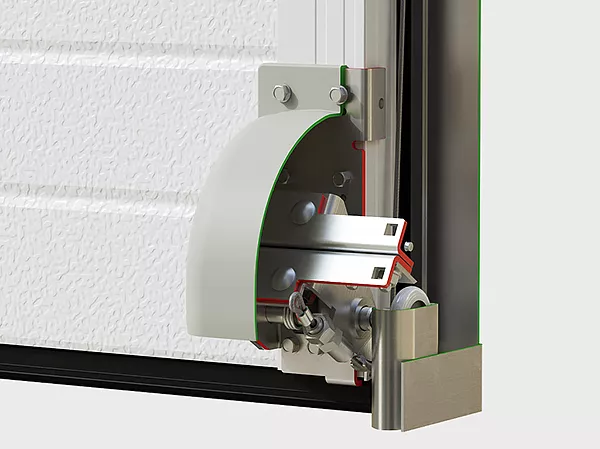

- Устройство защиты от разрыва троса
- Сэндвич-панель толщиной 80 миллиметров
- Усиливающий дельта-профиль
- Нижний профиль и уплотнитель
- Боковой уплотнитель
- Верхний профиль и уплотнитель
- Боковая крышка, усиленная для панелей с отверстиями для крепления
- Профиль-рама, оснащенный греющим ПЭН проводом (устанавливается опционально)
- Кронштейны крепления к потолку
- Пружинный амортизатор
- Дистанционный С-профиль
Монтаж ворот для морозильных камер
- Подготовка объекта
- Способы монтажа
- Конструктивные решения

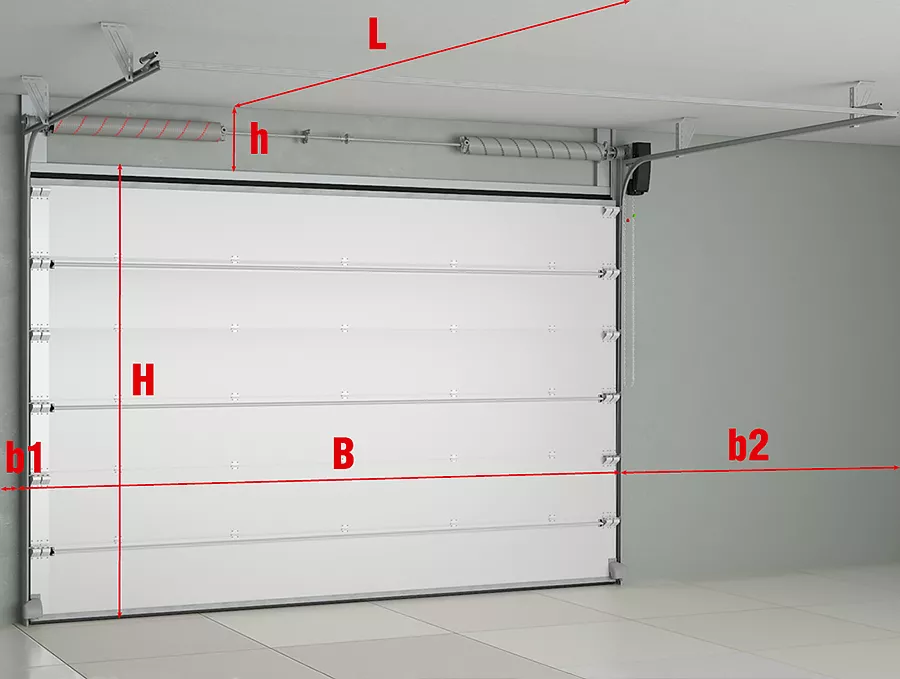

Перед монтажом ворот для морозильных камер обязательно требуется произвести замеры. Они выполняются внутри помещения с помощью рулетки и классического строительного уровня. Мы рекомендуем повторять замеры для каждой величины как минимум по трем точкам. Это обеспечит нужную точность и минимальную погрешность.
H — максимальная высота проема.
B — максимальная ширина проема.
h — минимальное значение притолоки.
b1 и b2 — минимальное левое и правое боковое расстояние. Для стандартной конструкции — от 120 миллиметров. Если выбирается опция обогреваемого контура — от 150 миллиметров.
L — минимальная глубина помещения.
К строительному объекту также предъявляется несколько требований:
- Перепад уровня пола не более 10 миллиметров
- Выдержка монтажной плоскости
- Монолитное и прочное основание под направляющие
Накладной монтаж
Система направляющих монтируется на пристенки и притолоку с внутренней стороны проема. Пристенки — от 120 мм, с опцией обогреваемого контура — от 150 мм.
Низкий подъем, барабан спереди
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 230; ≥ 280 (при H ≥ 3 700); ≥ 280 (с вальным приводом, при H < 3 700) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 110 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А − 543 |
| A2, мм Высота горизонтальной направляющей | А − 106 |
| E, мм Длина горизонтальных направляющих | Н + 340 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| n, мм Перекрытие проема в открытом положении | 190 (без привода); 0...10 (с приводом) |
Низкий подъем, барабан сзади
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 150 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | при h < 170: H + 110; при 150 ≤ h ≤ 170: H + h − 60 |
| Ab, мм Высота оси вала и барабана | при h ≤ 170: H + 55; при 150 ≤ h ≤ 170: H + h − 47 |
| A1, мм Высота вертикальной направляющей | А − 543 |
| A2, мм Высота горизонтальной направляющей | А − 106 |
| E, мм Длина горизонтальных направляющих | Н + 550 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| n, мм Перекрытие проема в открытом положении | 240 (без привода); 40...60 (с приводом) |
Стандартный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
| Ab, мм Высота оси вала и барабана | A + 97 |
| A1, мм Высота вертикальной направляющей | R381: A − 580; R305: A − 490 |
| A2, мм Высота горизонтальной направляющей | А − 110 |
| E, мм Длина горизонтальных направляющих | R381: H + 240; R305: H + 290 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| Q, мм Зона расположения привода на вал | 300 |

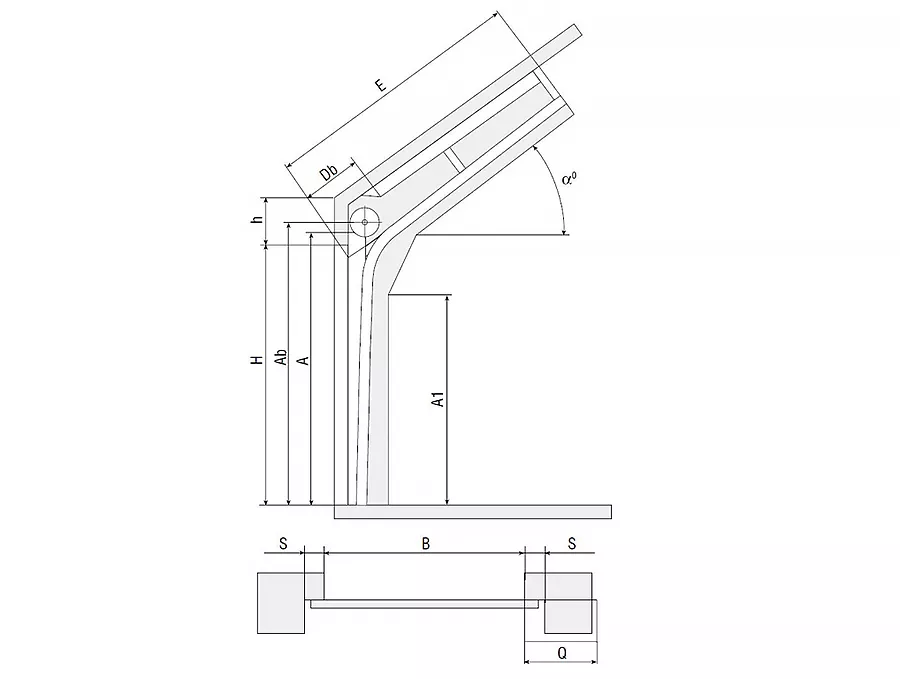

Стандартный наклонный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250...985 |
| Ab, мм Высота оси вала и барабана | А + 86 / 97 |
| A1, мм Высота вертикальной направляющей | Н − 300 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Высокий подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | по умолчанию h − 330 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86 / 97 |
| A1, мм Высота вертикальной направляющей | А − 580 |
| A2, мм Высота горизонтальной направляющей | А − 53 |
| E, мм Длина горизонтальных направляющих | H − НL + 510...640 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| Q, мм Зона расположения привода на вал | 300 |
Высокий подъем, барабан снизу
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h − 150 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | H + 400...600 + 280 |
| A1, мм Высота вертикальной направляющей | А − 580 |
| A2, мм Высота горизонтальной направляющей | А − 53 |
| E, мм Длина горизонтальных направляющих | H − НL + 510...640 |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | ≥ 300 |
| Q, мм Зона расположения привода на вал | ≥ 500 |

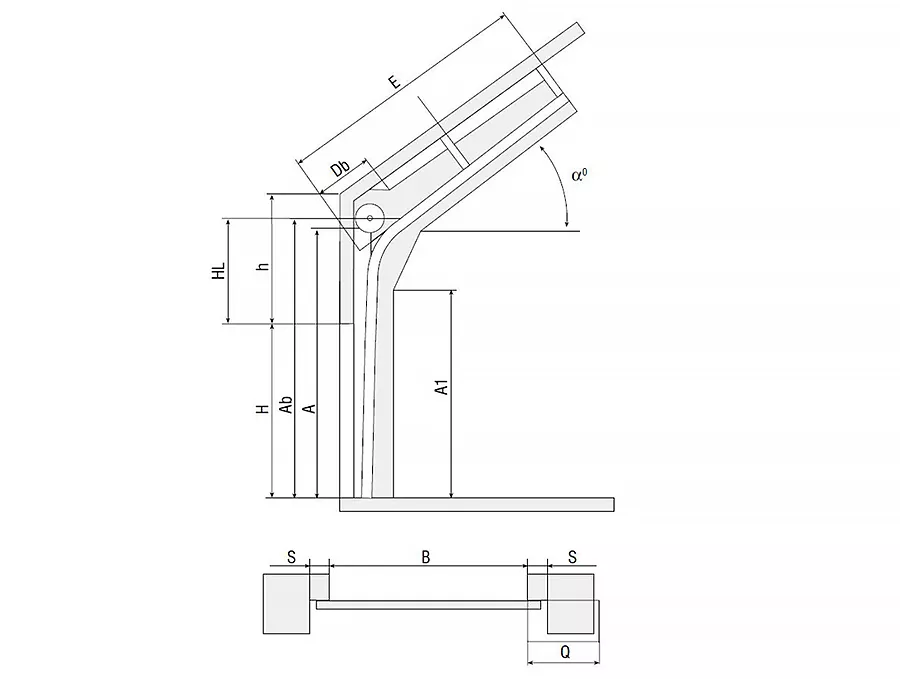

Наклонный высокий подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ≤ А + 86 / 97 |
| A1, мм Высота вертикальной направляющей | Н + HL − 330...580 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | 300 |
Наклонный высокий подъем, барабан снизу
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | ≥ 1 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | Ab > H + 680 |
| A1, мм Высота вертикальной направляющей | Н + HL − 330...580 |
| E, мм Длина горизонтальных направляющих | зависит от угла α° (размер, ограничивающий рабочую зону ворот вглубь помещения) |
| Db, мм Рабочая зона торсионного механизма | зависит от размеров проема и веса щита |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| α° Угол наклона направляющих к горизонтали | 5...65 (кратен 5°) |
| Q, мм Зона расположения привода на вал | ≥ 650 |
Вертикальный подъем
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ Н + 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | A + 166 |
| S, мм Минимальное боковое пространство | 120 (150 с опцией «обогреваемый контур проема») |
| Q, мм Зона расположения привода на вал | 300 |
Вертикальный подъем, барабан снизу
| Усл. обозначение, наименование параметра |
Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ H + 120 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | H + 680 |
| S, мм Минимальное боковое пространство | 500 min |
| Q, мм Зона расположения привода на вал | ≥ 650 |
Комплектация ворот для морозильных камер
- Базовая
- Дополнительная
Полотно из сэндвич-панелей. Толщина 80 мм. Изготавливается из пенополиуретана с наполнителем. У такой конструкции не промерзают стыки. Наличие вставки энергофлексового уплотнителя, который разделяет листы панели.

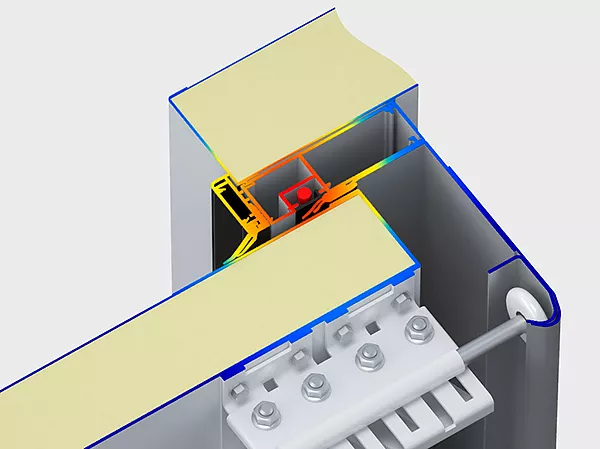

Верхний алюминиевый профиль с терморазделением. Избавляет
от появления конденсата и наледи в верхней части полотна. Отвечает за
герметизацию проема.
Нижний алюминиевый профиль. Осуществляет терморазделение сэндвич-панелей. Можно установить греющий привод.
Двойная система уплотнения проема. Используется внешний 2-лепестковый контур уплотнения и боковой 2-лепестковый уплотнитель, что уплотняет проем с 4-х сторон одновременно. Наличие воздушных камер предоставляет абсолютную герметизацию.
Системы направляющих из стали. Толщина - 2 мм.
Пружинный механизм на торсионных пружинах. Ресурс — 25 тысяч циклов.
Устройство защиты от обрыва пружины. Чтобы предотвратить падение полотна, устройство блокирует вал.
Устройство защиты от обрыва троса. Монтируется в роли нижнего кронштейна на полотно. Если трос обрывается, устройство не позволяет полотну упасть.

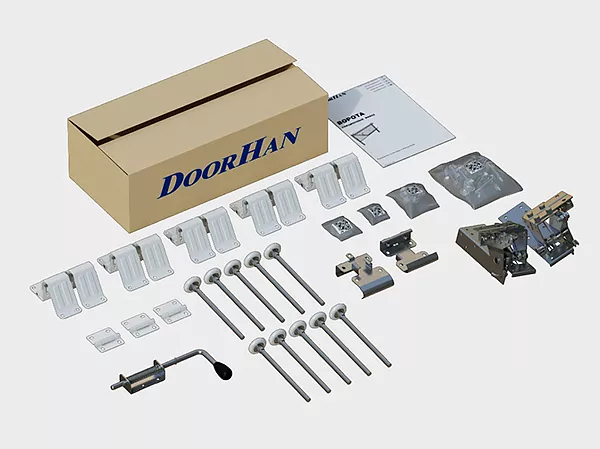

Дополнительные элементы. Сюда входит необходимый крепеж, паспорт на ворота для морозильных камер, а также инструкция по установке.
Система обогрева контура проема. Это силовой каркас, который сделан из алюминиевого профиля. Внутри него размещен греющий ПЭН провод. Такая конструкция исключает примерзания полотна к нижней части проема. Также греющий кабель пускается по нижней кромке полотна, что создает греющий контур по всему периметру.
Ручной цепной привод. Используется для ручного подъема и опускания полотна ворот.
Пружинный механизм на торсионных пружинах. Ресурс — 100 тысяч циклов.
Механическая задвижка. Надежно запирает полотно изнутри.
Автоматизация. Возможность автоматизировать приводы, заставив конструкцию работать автоматически.
Инструкции по воротам для морозильных камер
Видео ворот для морозильных камер
Вопрос-ответ
Чем отличаются холодильные ворота от морозильных?
Холодильные и морозильные ворота различаются по функциональности и температурному режиму.
Холодильные ворота используются в холодильных помещениях, где поддерживается температура выше нуля градусов Цельсия. Они охлаждаются до 2-8 градусов Цельсия и имеют утепленную конструкцию.
Морозильные ворота применяются в морозильных помещениях, где поддерживаются очень низкие температуры. Они способны создавать и поддерживать температуры от -18 до -25 градусов Цельсия и обладают хорошей изоляцией.
Оба типа ворот оснащены уплотнителями, которые минимизируют потери холода и предотвращают образование конденсата на поверхности.
Холодильные ворота используются в холодильных помещениях, где поддерживается температура выше нуля градусов Цельсия. Они охлаждаются до 2-8 градусов Цельсия и имеют утепленную конструкцию.
Морозильные ворота применяются в морозильных помещениях, где поддерживаются очень низкие температуры. Они способны создавать и поддерживать температуры от -18 до -25 градусов Цельсия и обладают хорошей изоляцией.
Оба типа ворот оснащены уплотнителями, которые минимизируют потери холода и предотвращают образование конденсата на поверхности.
В каких случаях рекомендована установка утапливаемого порога?
Рекомендуется применять функцию "утапливаемый порог" только при использовании дверей DoorHan в морозильных помещениях, которые работают в режиме шоковой заморозки. Более того, для оптимальной работы функции требуются дополнительные опции, такие как "низкотемпературное исполнение" и "обогрев полотна".
Как решить задачу обогрева нижнего контура морозильной двери без установки утапливаемого порога?
В дверях для холодильных камер DoorHan доступна опция "низкотемпературное исполнение", где кабель обогрева устанавливается внутри нижнего уплотнителя. Таким образом, не требуется отдельный обогрев пола в зоне примыкания уплотнителя и установка отдельного утапливаемого порога.
Возможна ли установка в низкотемпературных камерах и камерах шоковой заморозки?
Да, при использовании обогрева полотна.
Каковы максимальные размеры холодильных дверей DoorHan?
Проемы холодильных камер шириной от 600 до 3000 мм и высотой от 600 до 5000 мм
При какой температуре могут эксплуатироваться распашные и откатные двери для холодильных камер?
Внутри морозильной камеры эти двери могут работать в температурном диапазоне от -27 до -35 °C, в то время как снаружи они будут функционировать при температуре от +50 до -35 °C.
Возможно ли автоматизировать холодильные двери DoorHan?
Откатные двери для холодильной камеры могут быть оснащены специализированным автоматическим приводом, предлагающим различные опции управления открытием и закрытием. Распашные не подлежат автоматизации.
Что нужно знать, чтобы правильно подобрать дверь для холодильной камеры?
Размеры проема, тип открывания двери, температурный режим
Насколько надежны холодильные двери?
Холодильные двери надежны и эффективны для поддержания температурных режимов в помещении. Качество, установка и правильное использование играют роль в надежности. Для обеспечения долгосрочности службы ворот следуйте рекомендациям производителя, проводите регулярное обслуживание и проверяйте уплотнители, замки и петли.
